Academy OH6-A Cayuse 1/48

COMPOSIÇÃO EXTERNA (PARTE 02):

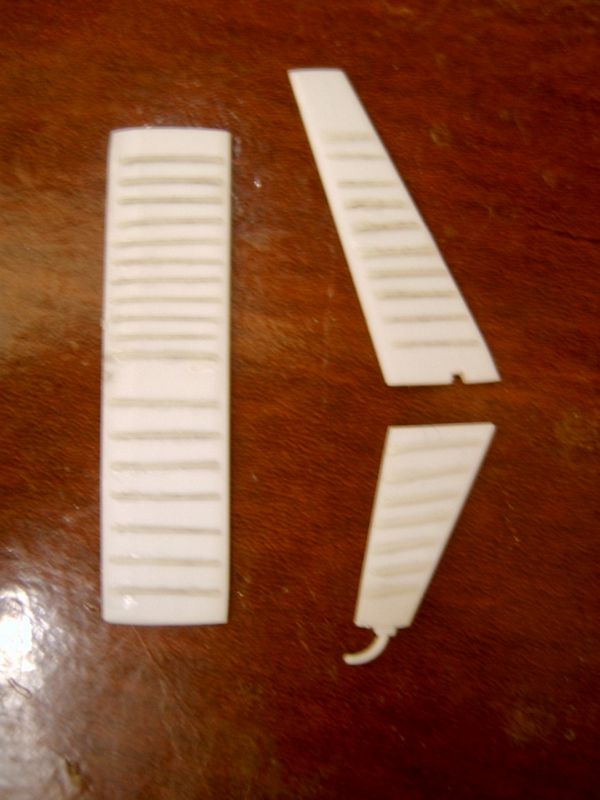

As peças desenvolvidas para a cauda "padrão" OH-6A podem agora ser fixadas no seu devido local...

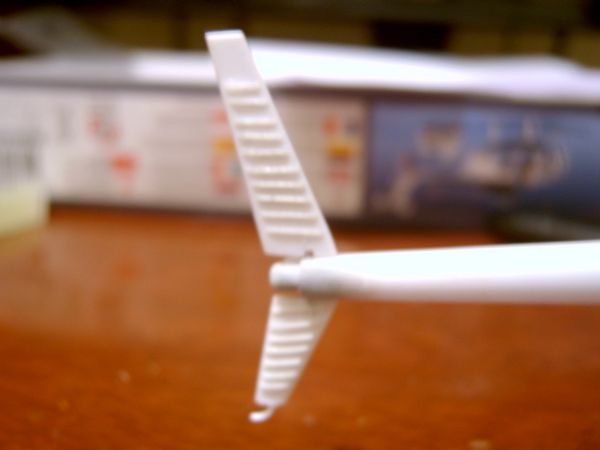

O resultado das três partes aplicadas fica muito bom...



Se prestarmos atenção aos detalhes do esqui de pouso do OH-6A, podemos notar a existência de sapatas e reforços nas junções das pernas...



Usando o CorelDraw11©, efetuo o desenho básico das peças...


Desenhadas as peças básicas, corto-as em chapa de alumínio...

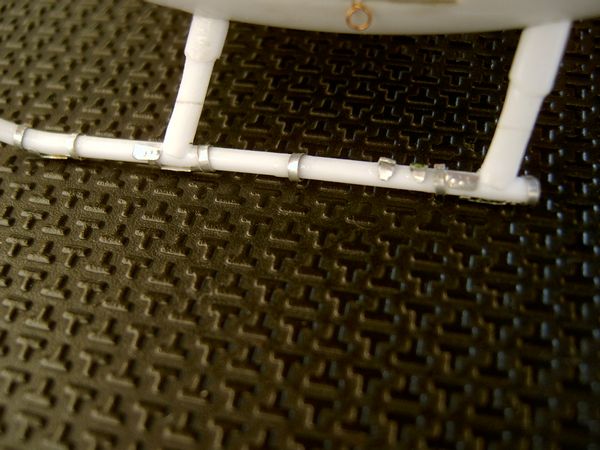

A aplicação dessas peças no esqui de pouso do modelo gera um resultado satisfatório...



COMPOSIÇÃO INTERNA (PARTE 04): Paralelamente ao trabalho das sapatas nos esquis de pouso, um pequeno adendo é incorporado na parte interna da cabine de pilotagem: As chapas laterais do console central...

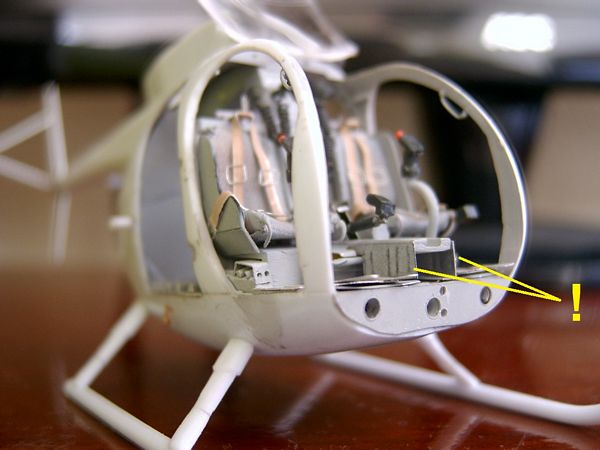

Nos OH-6A usados na Guerra do Vietnam, podemos observar que alguns deles tinham tais chapas removidas o lado esquerdo, provavelmente para facilitar uma rápida manutenção...



No meu modelo, havia recortado o console central para melhorar o aspecto da peça e agora tenho que cobrir essas laterais...



Optei por fechar ambos os lados do console central...


O resultado também fica satisfatório...





Neste ponto da montagem, aplico a impressão do painel central dividido em partes que, juntas, dão ao observador a impressão de "alto-relevo" no conjunto final...

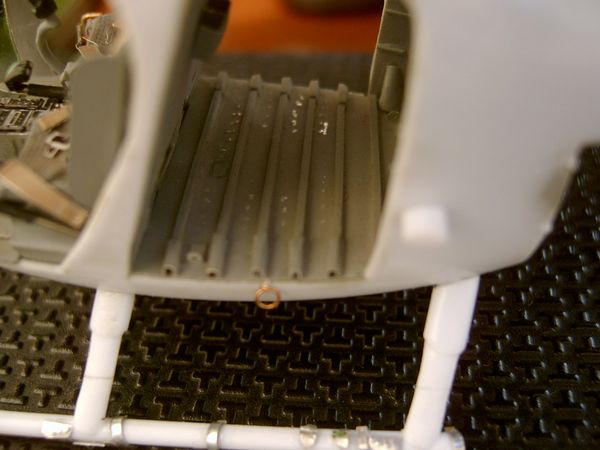

Aproveitando a deixa, podemos observar nas próximas fotos que o piso do compartimento de carga/passageiros recebeu um leve desgaste apenas raspando (de leve) a tinta...



BOLHA TRANSPARENTE (PARTE 01):

Um dos pontos que me incomodam em um kit são as transparências moldadas pelos fabricantes. Conforme a escala, estas se apresentam demasiadamente densas e com isso o fator "Transparência" fica comprometido, afetando o resultado final do modelo no quesito "Realismo"...


Transparência original do kit ACADEMY: peça bem feita no encaixe, mas que apresenta um material muito denso e também erros de posicionamento como, por exemplo, o farol de pouso...

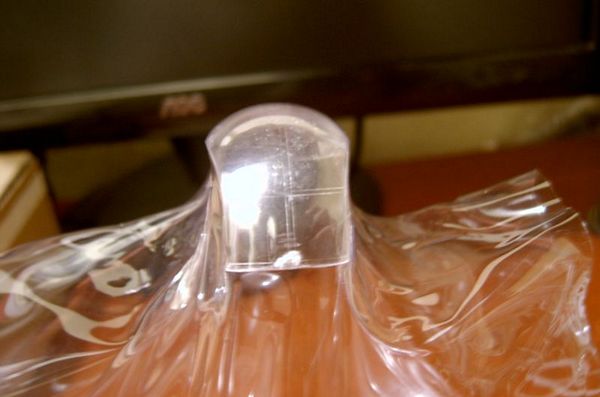

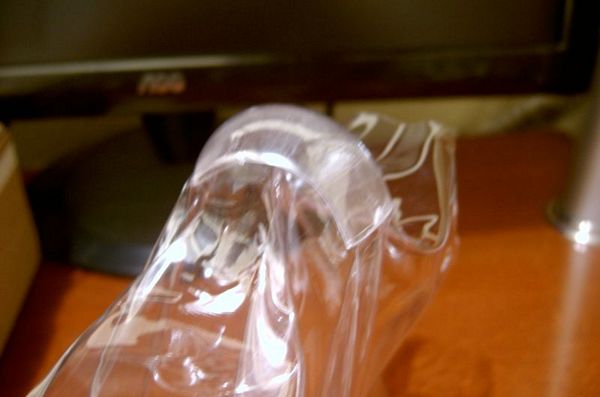

A solução é substituir a peça por outra feita com um material menos denso e bem transparente. Normalmente uso plástico de embalagens de brinquedos (que minhas filhas ganham), através do processo de aquecimento e sobreposição da peça original do kit...



Após recortada a nova peça, obtenho um resultado bem mais agradável...


Pelo fato das marcas estarem feitas no lado interno da peça original do kit, me livrei do erro de posicionamento que mencionei acima (a nova peça não herdou as marcações)...



Alguns mais céticos podem dizer: "Prá que isso? A transparência original do kit só precisa de um bom polimento para ficar boa.".

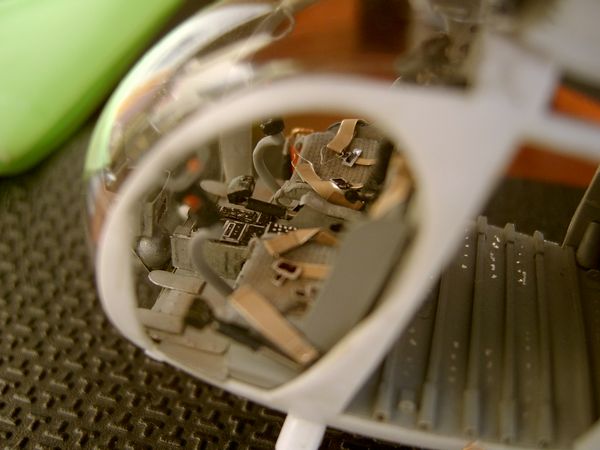

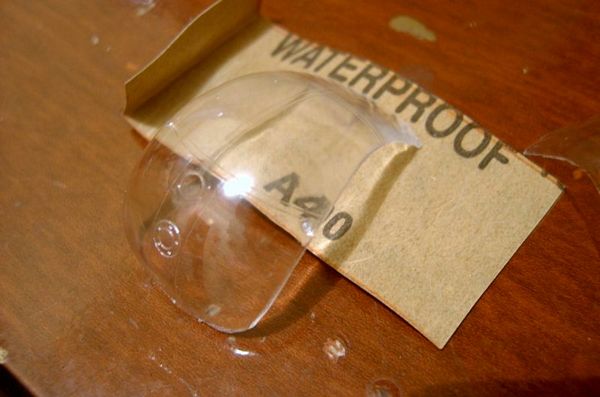

Pode parecer besteira, mas o resultado da nova transparência melhora muito a visão do interior e causa bem menos distorção do seu conteúdo. Nas próximas fotos, veja uma comparação. Coloquei a transparência original em cima de um pedaço de lixa "A400". Notem a distorção de imagem deste número...


Agora observem o mesmo teste usando a nova transparência criada...


Como podem ver, a diferença é gritante! A distorção visual é muito menor e esse resultado influi positivamente no seu modelo quando pronto!

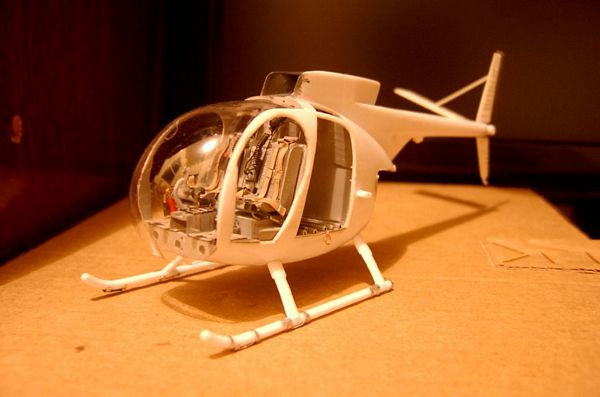

Aqui uma foto com a nova transparência encaixada (não é hora de fixá-la ainda). Notem o resultado bem superior se comparado ao uso da transparência original do kit...


Mas e o farol de pouso e os outros adendos que haviam? Como retratá-los?

Para o farol de pouso, a ponta oposta de um pincel é o suficiente para se criar uma peça côncava...



A caixa de mapas e a entrada de ar forçado são desenhadas e cortadas em chapa de alumínio...

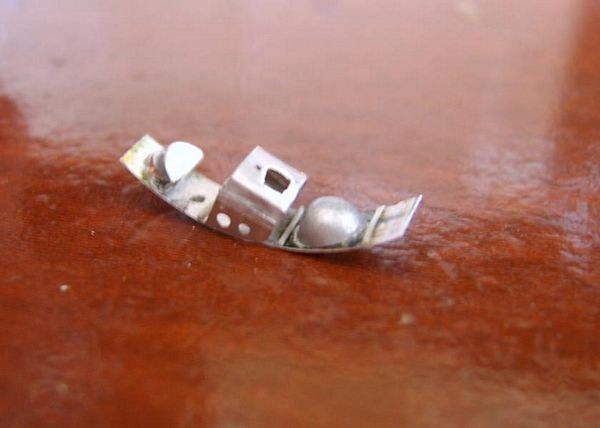

As peças são coladas em uma chapa de alumínio para compor a parte interna da bolha transparente do modelo...

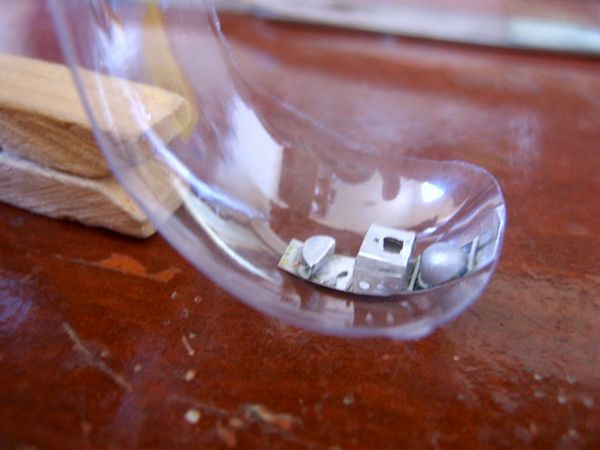

Uma vez no local, proporcionam um visual agradável e inegavelmente superior se comparado à peça original do kit...









CONTINUA NA PRÓXIMA ETAPA...
