Revell Mil Mi24 Hind-D 1/48

ARMAMENTO (PARTE 01):

Em etapas anteriores vimos que nas versões "Hind F" (Mi-24P e VP) ocorreu a mudança mais drástica em termos de configuração de armamento: a substituição da torre com a metralhadora móvel de 12,7 mm Yakushev/Borzov YakB-12.7 pelo canhão de cano duplo GSH-30K-2 de 30 mm lateralmente na fuselagem. Essa configuração foi usada na guerra do Afeganistão em resposta as constantes reclamações das tripulações quanto a baixa eficácia da YakB-12.7 no campo de batalha...

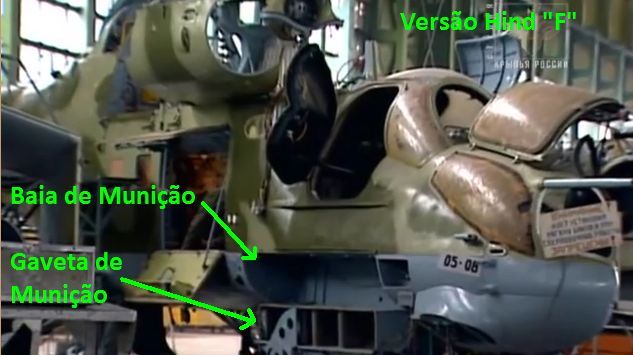

Também vimos que nessa configuração de armamento, os cartuchos ficam alojados no lado direito frontal da fuselagem em uma espécie de "gaveta" que se inclina para frente da baia...


No kit, já havia estruturado a baia de munição para receber os cartuchos e agora é o momento de retratar um canhão para finalizar essa parte da conversão. Até pensei em usar o kit de resina que retrata esse canhão, mas o problema é que tal kit de resina nessa escala apresenta erros graves de detalhamento/tamanho e com isso eu não fiquei disposto a gastar por algo que fosse inadequado ao realismo desejado para esse modelo...

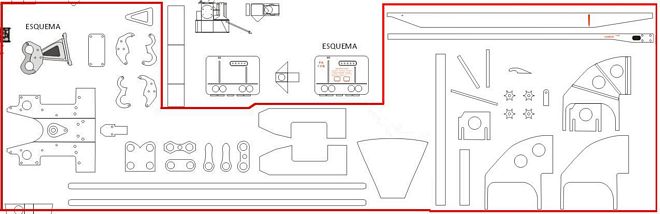

Decidi, portanto, fazer um canhão em scratch. Baseado em fotos reais do canhão, desenhei as peças necessárias para retratar uma versão mais detalhada desse importante conjunto...

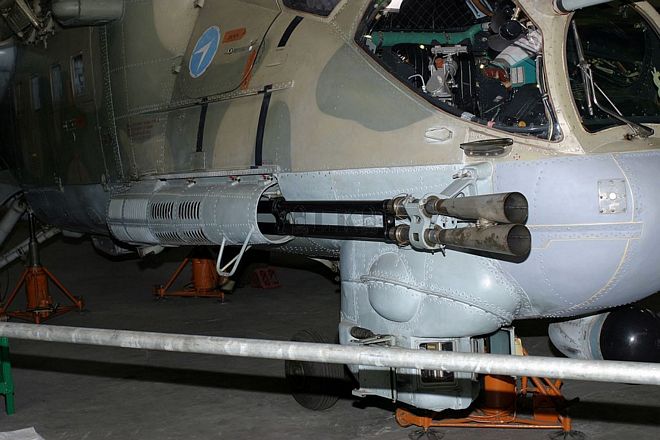

Canhão de cano duplo GSH-30K-2 de 30 mm ...

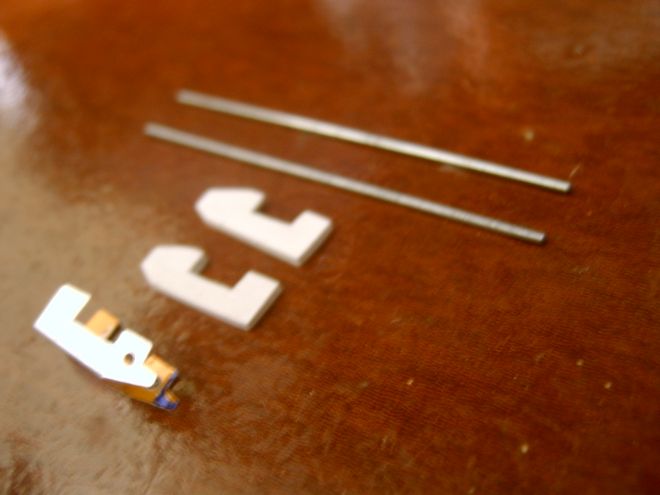

As peças desenhadas são recortadas em chapa de alumínio, plasticard e dois pedaços de arame (numa bitola adequada a escala)...



Usando carga vazia de caneta, complementei os adendos necessários para dar forma ao conjunto do canhão...


Em seguida, o conjunto é permeado com detalhes finos complementares até atingir a forma mais realista possível do canhão GSH-30K-2...

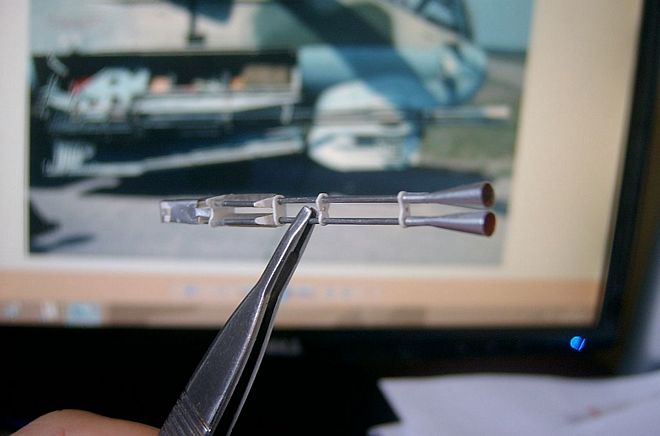

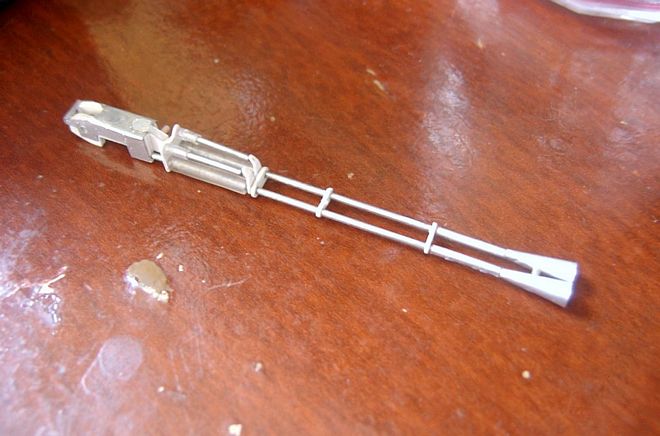

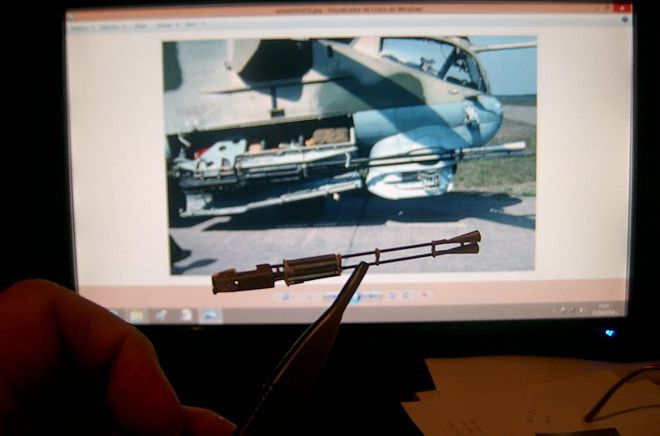

Nas próximas fotos vocês podem avaliar o resultado do conjunto (ainda sem pintura) ...

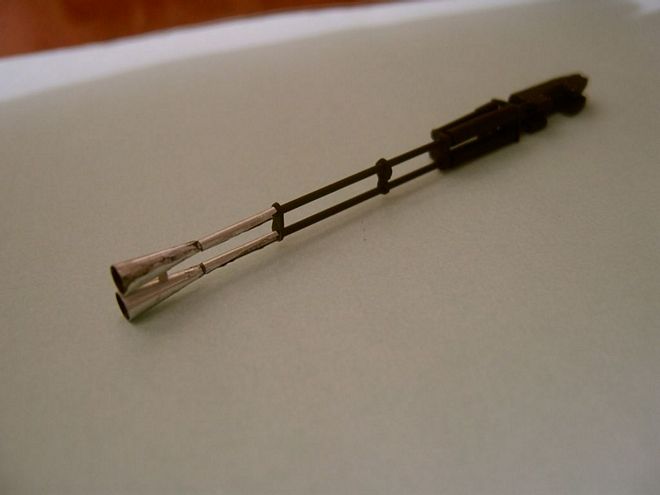

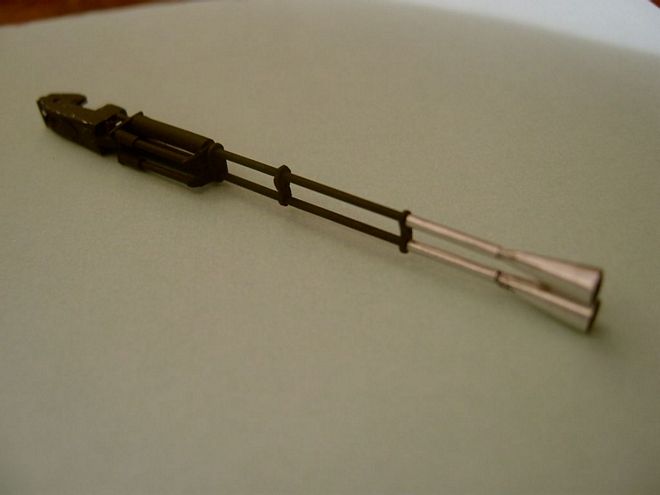

Com a pintura, creio que atingi um grau de realismo bem superior se comparado ao modelo de resina...







Mas agora não é apenas colar o canhão no lugar e pronto.... Se vocês olharem as fotos reais do canhão fixado, notarão que há dois pontos de realismo a abordar:

  1. A criação do canhão (agora pronto);
  2. Sua correta fixação na baia de munição de forma a acompanhar o movimento dessa.
Nas fotos abaixo, notem a disposição do canhão em relação a baia e sua forma de destravamento para ser rearmado...



Existem peças complementares a serem criadas para conjugar mais realismo quando a baia de munição estiver aberta. São elas:

O municiador (com a catraca de engate e catraca reserva) ...


A barra rígida de fixação e conduite elétrico de acionamento...


E por fim a munição de 30 mmque fica presente na gaveta...

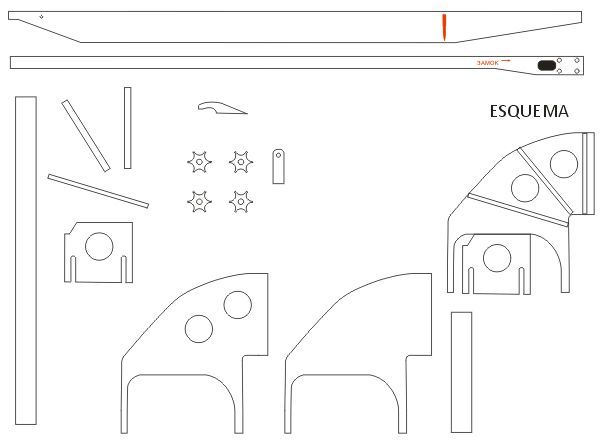

As peças são desenhadas para posterior teste e corte em chapa de alumínio e plasticard...


Começo a montagem do municiador...

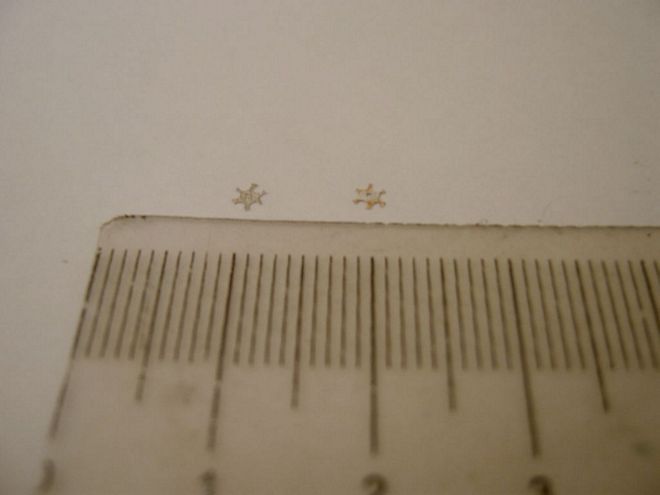

As catracas de engate são trabalhosas e minúsculas de se fabricar...





Mas o bom resultado que vai aparecendo compensa todo o trabalho...



CONTINUA NA PRÓXIMA ETAPA...
