Revell Mil Mi24 Hind-D 1/48

MESA DE AVIÔNICOS E VARETAS DE CONTROLE (PARTE 02):

Já estava satisfeito com o resultado das varetas de controle, entretanto, para fechar definitivamente o teto do modelo, preciso ainda compor a mesa de aviônicos que fica alojada logo atrás do piloto (à direita), bem como confeccionar as portas que protegem as varetas de controle (atrás e à esquerda do piloto) ...


A mesa de aviônicos apresenta vários módulos parafusados, podendo ser substituídos por módulos mais modernos ou mais potentes, conforme a necessidade da missão ou versão do aparelho. Levando em conta que a Rússia possui a maior área territorial do planeta, não é de se admirar que seus equipamentos possuam um fantástico raio de ação. Neste quesito a aviônica do Mi-24 é notável.


As portas protetoras das varetas de controle são simples portas metálicas presas por dobradiças e parafusadas à estrutura interna...

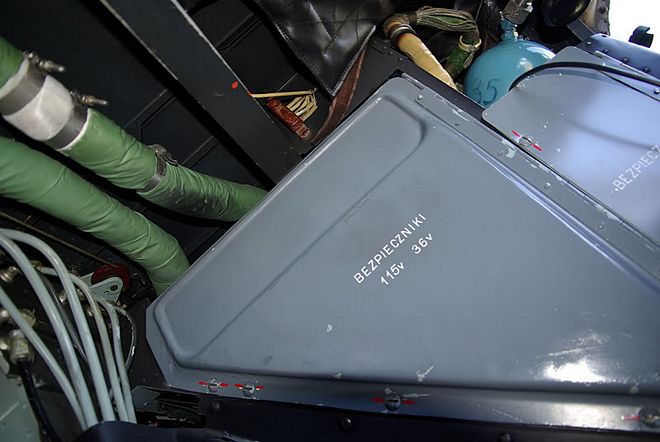

Observando fotos de referência, elas se aproximam da altura do teto, onde é possível também ver os detalhes da fiação e condutores do ar condicionado. Essas portas são abertas somente para manutenção mecânica do conjunto de varetas...

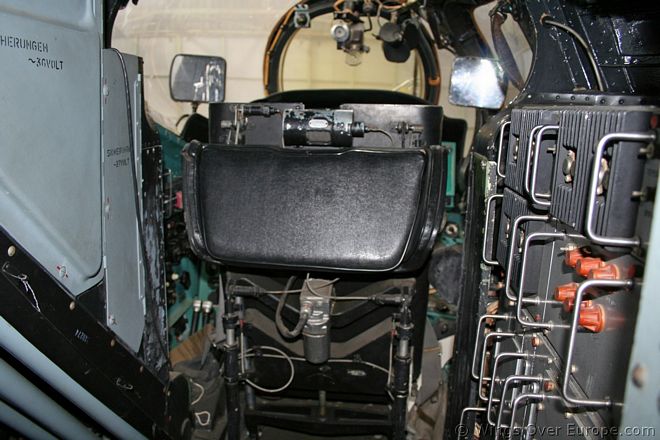

Visto pela entrada do piloto, é possível ver tais portas e observar mais detalhes como o cilindro de oxigênio para o piloto e detalhes estruturais do teto, tomadas elétricas e fiação em geral...



Geralmente a parte de baixo deste compartimento é protegido por uma lona...


Mas com o helicóptero em operação, tal lona fica usualmente recolhida, possibilitando ver o equipamento de rádio destinado ao 3º tripulante (geralmente um engenheiro técnico de vôo) bem como o motor do ar condicionado (que fica alojado bem abaixo desse compartimento) ...



Eu já tinha criado a mesa de aviônicos. Primeiro tentei criando pequenos módulos, mas por causa da escala, ficou melhor fazer tudo numa peça só e compor sua frente com um decalque que simulasse os módulos....


Decalque aplicado em uma chapa de alumínio para posterior recorte...

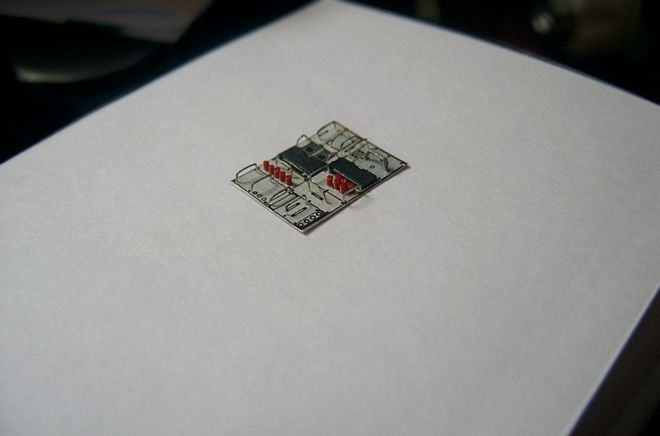

Após aplicado e recortada, a peça recebe detalhamentos em alto relevo...





Com base em imagens estruturais do teto, desenhei a estrutura do mesmo para receber as portas de manutenção das varetas...



O resultado pode ser visto nas próximas fotos...

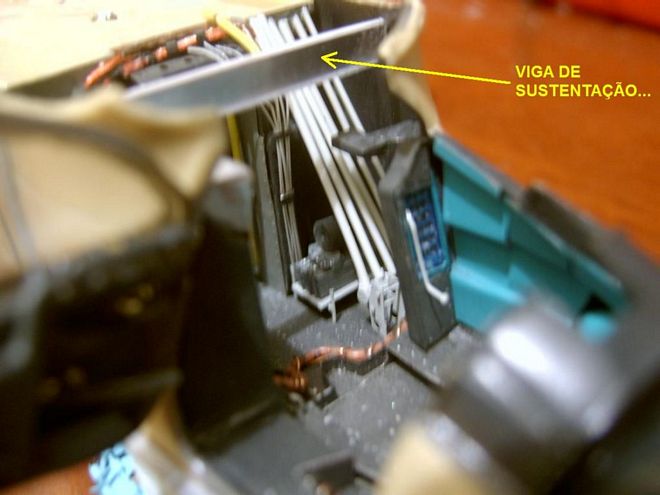

A próxima foto mostra o equipamento de rádio e o motor do ar condicionado já no lugar, bem como a viga de sustentação para compor a estrutura...



As próximas fotos mostram a estrutura metálica que se liga à viga de sustentação para depois receber as portas protetoras das varetas...



Com essa estrutura fixada, posso agora colar as portas de manutenção das varetas...



Agora é adicionar os detalhes finos na viga de sustentação do teto e fixar tudo...

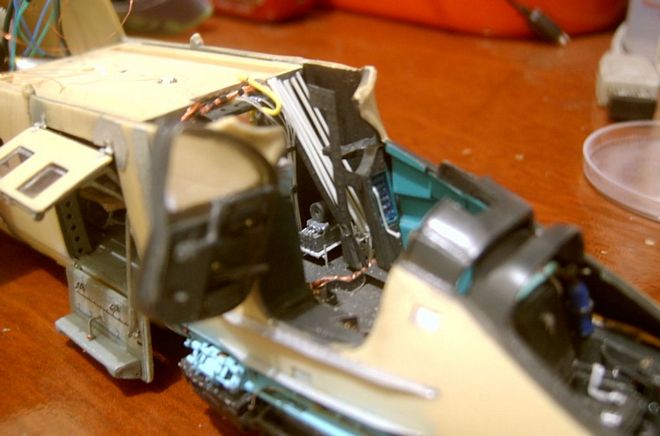

Acompanhem a evolução dos detalhes nas próximas fotos...









E finalmente, para fechar o teto, existe detalhamentos nessa parte que necessitam ser adicionados como os dutos do ar condicionado, fiação e o condutor de combustível (em amarelo) vindo dos tanques do piso...







Um teto complementar em scratch é feito para ?fechar? tudo, mas antes preparo o teste das luzes internas, pois após fechar não será possível efetuar qualquer manutenção nelas...


O teto complementar vai sobrepor toda a fiação das luzes internas do compartimento de tropas...



Visão das luzes internas e sua micro fiação que será sobreposta pelo teto complementar (ainda a ser fixado) ...

Ligado a uma fonte de 3,7 Volts, observo que as luzes ficaram ok para mostrar o interior do compartimento...


CONTINUA NA PRÓXIMA ETAPA...
