Revell Mil Mi24 Hind-D 1/48

ADENDOS DOS MOTORES (PARTE 01):

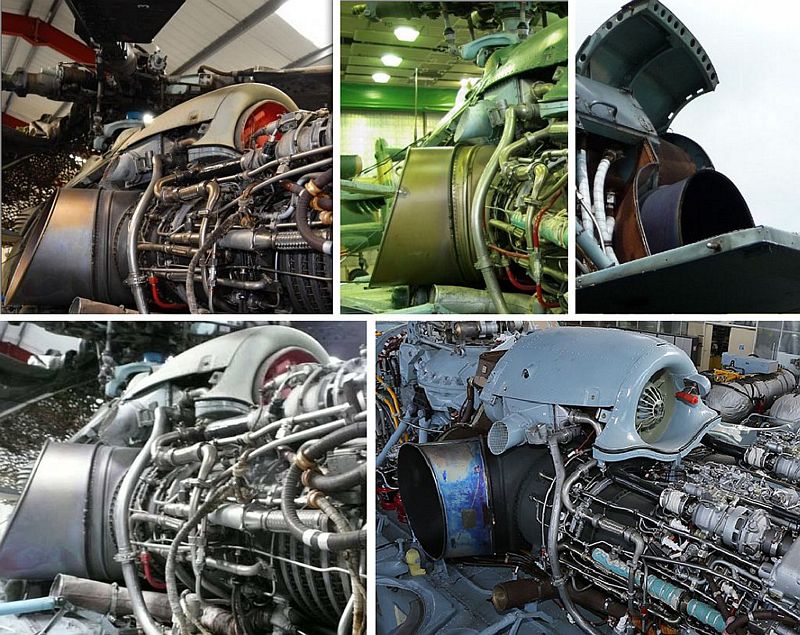

A saída dos exaustores das turbinas Klimov TV3-117VMA usadas no Mi-24 ficam muito quentes quando em uso e conforme o ambiente de utilização, adquirem cores que podem variar do simples preto até um tom azulado...


Devido à proximidade de vários componentes, esse calor gerado precisa ser isolado, principalmente para não afetar a caixa de redução e os radiadores de óleo localizados entre os exaustores...

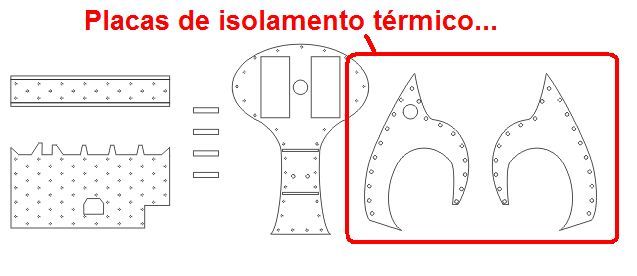

O isolamento proposto para o projeto fica por conta de duas chapas metálicas curvadas e revestidas de um lado com material anti-térmico usado em paredes"corta fogo". Essas chapas ficam localizadas entre a saída dos exaustores e o compartimento da caixa de redução...

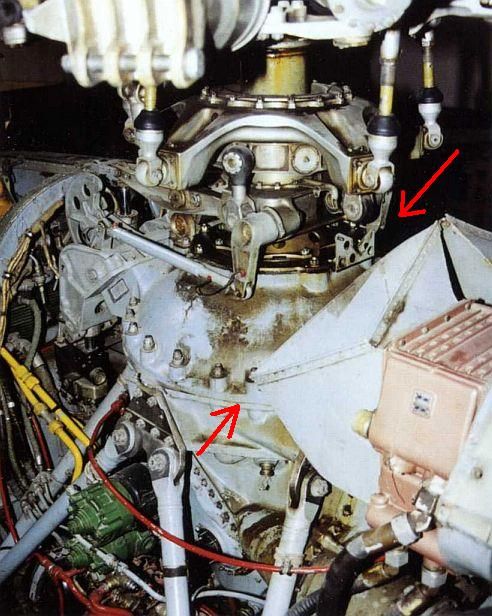

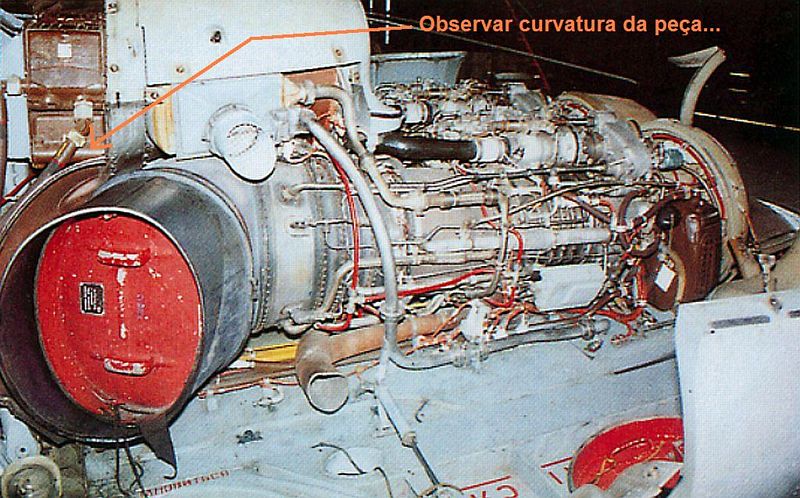

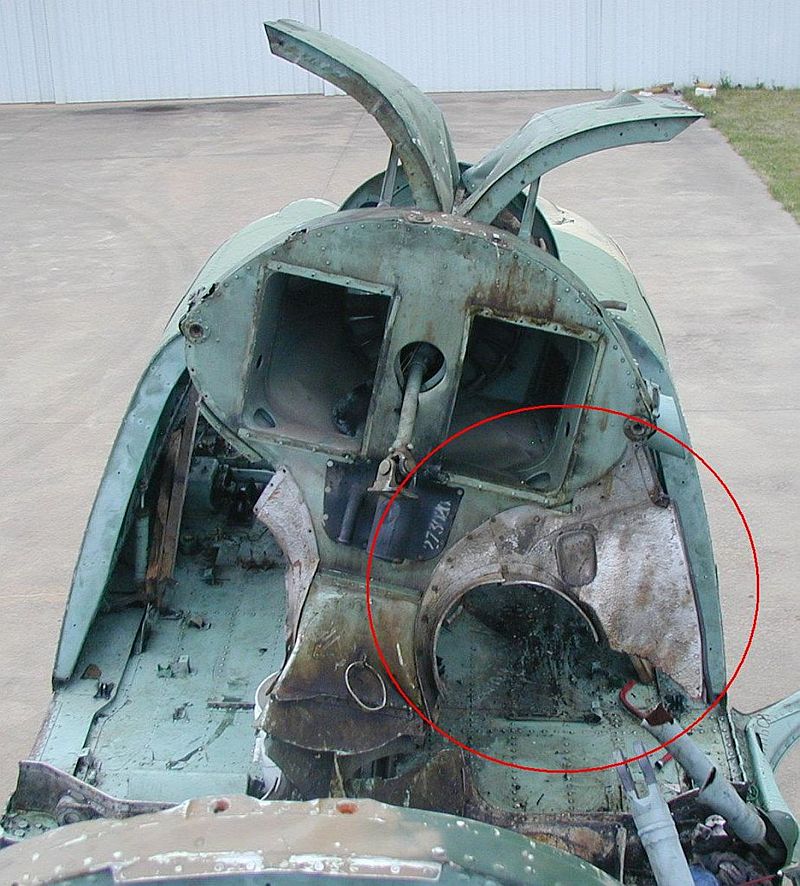

O detalhe da foto mostra a chapa metálica que isola termicamente o exaustor da turbina do compartimento da caixa de redução...

No kit, agora é o momento de acrescentar essas chapas, bem como confeccionar os radiadores de óleo...

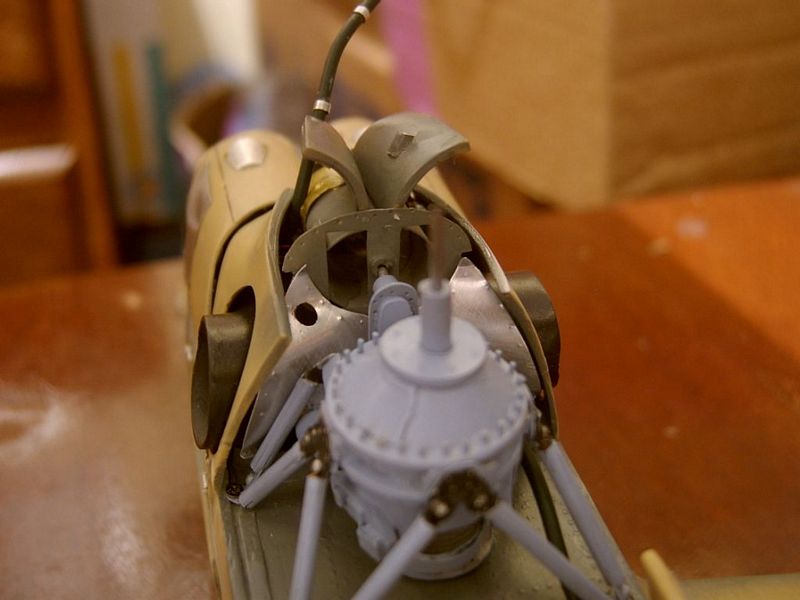

São feitos testes com papel para achar a curvatura adequada...



Para o devido encaixe com a caixa de redução...

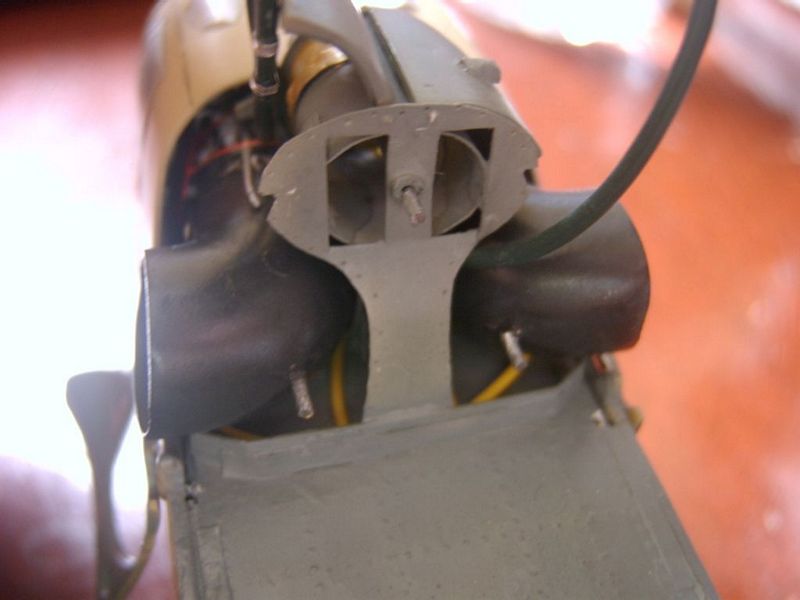

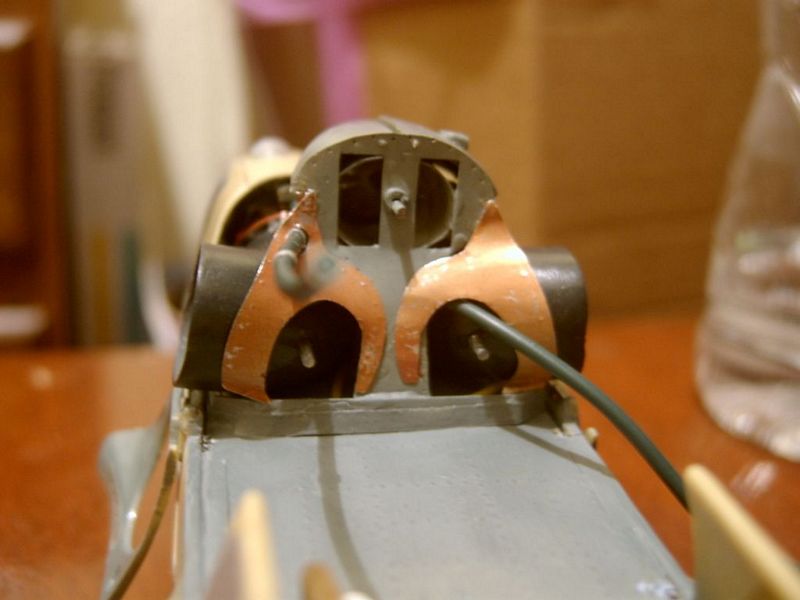

Cortadas no alumínio, as peças definitivassão testadas no local antes de sua pintura...

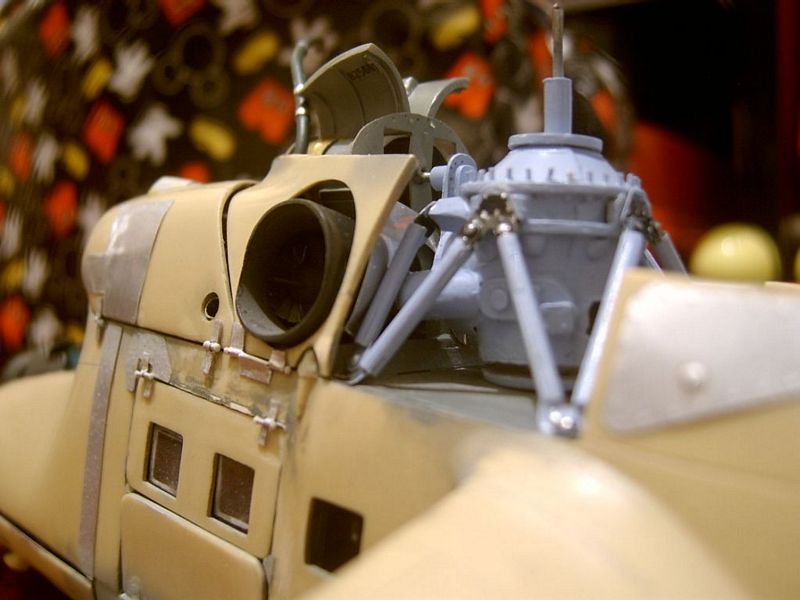

É importante também verificar se as portas dos exaustores não esbarram quando estiverem fechadas...

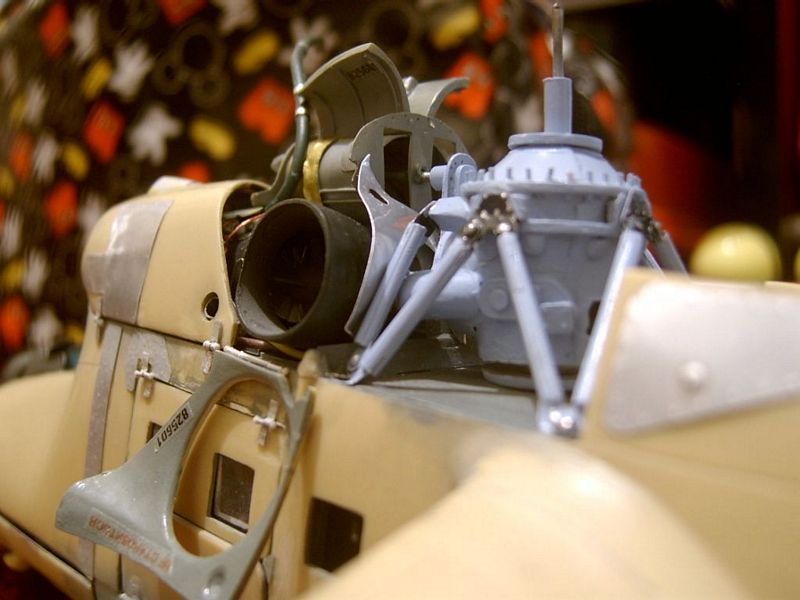

Bem como testar o movimento de abertura e fechamento (ver na próxima sequência de fotos) ...

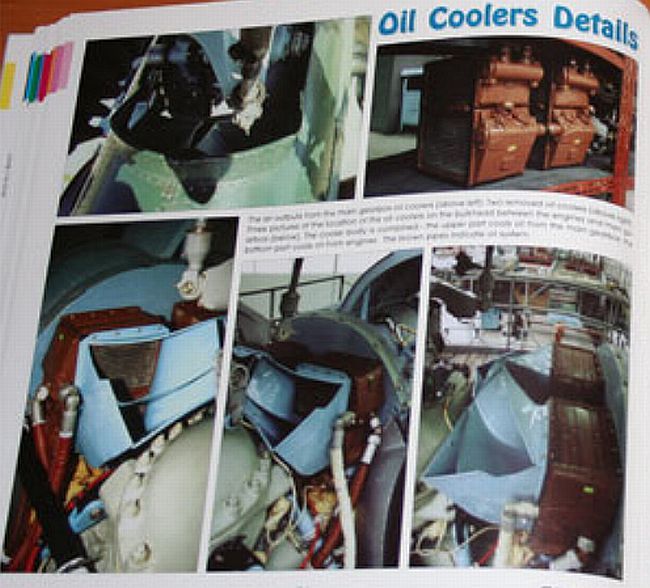

Observem que os radiadores de óleo são como "caixas" ligadas a coletores de ar tipo "cornetas" que absorvem o ar vindo do rotor para ajudar a arrefecer o óleo...


Elas ficam bem próximas da caixa de redução...

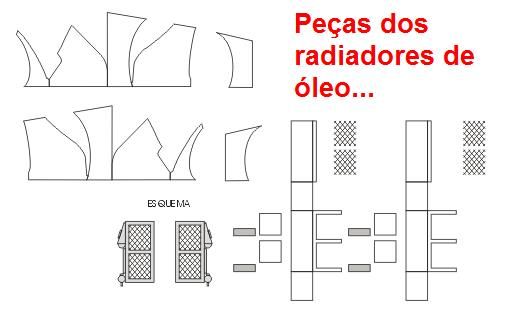

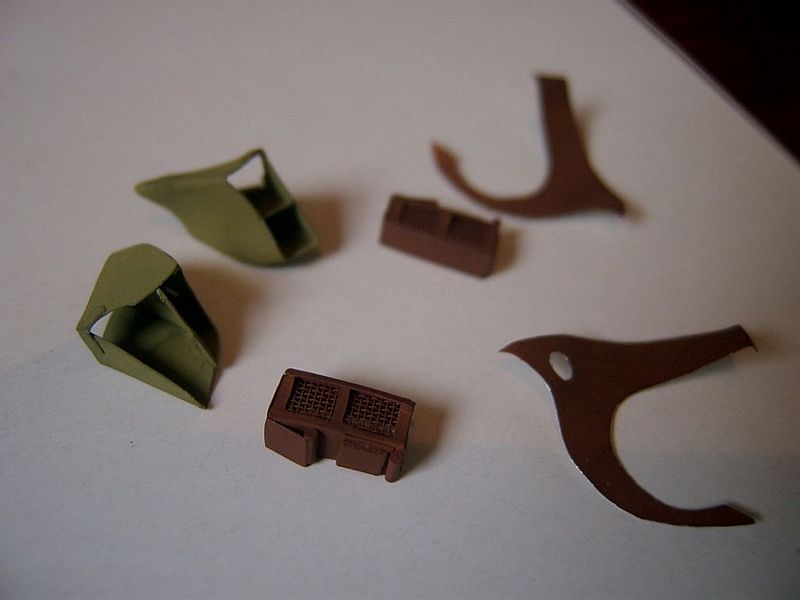

As peças dos radiadores de óleo são desenhadas e cortadas no alumínio...

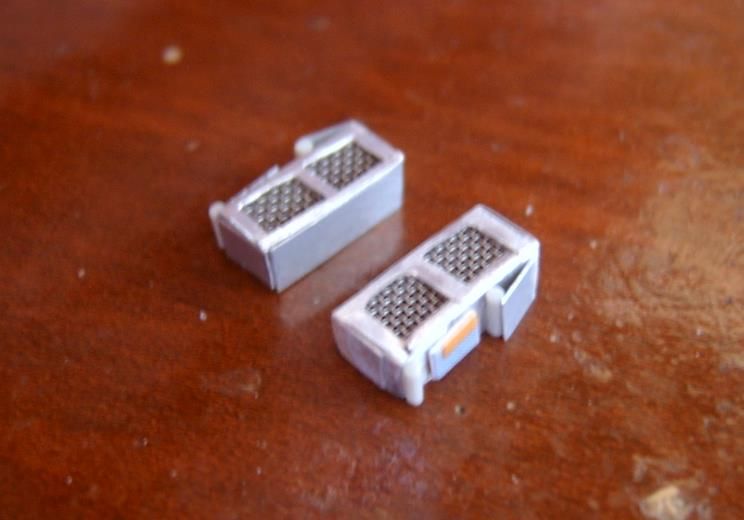

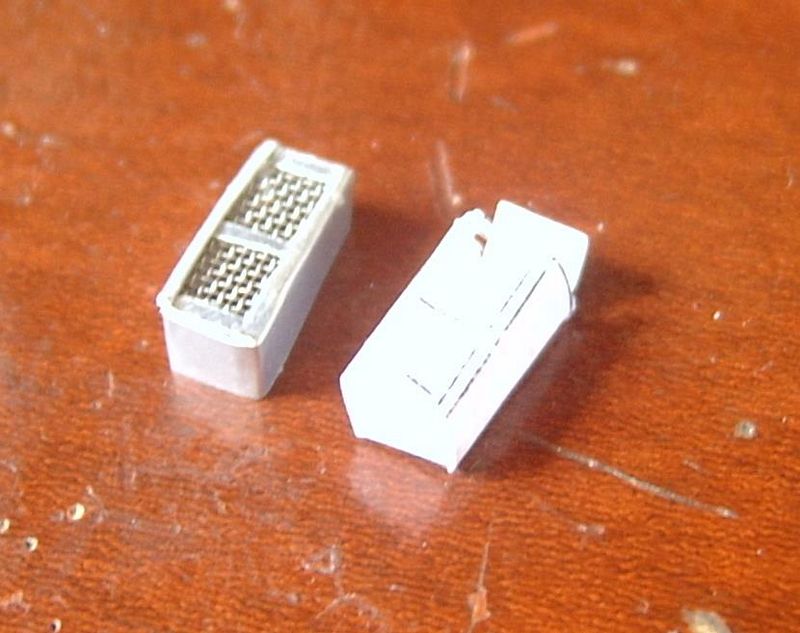

Após dobra e montagem com seus devidos detalhes, ficaram convincentes...





Os radiadores de óleo recebem pintura e a complexa peça coletora de ar é montada e pintada (ela deu muito trabalho: teve que ser refeita umas sete vezes até acertar o formato correto) ...





A caixa de redução é removida para receber as peças...

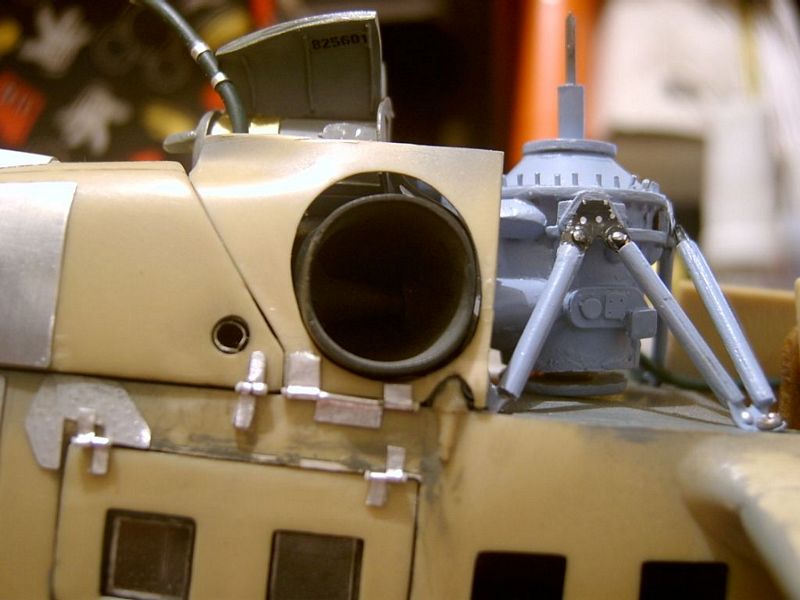

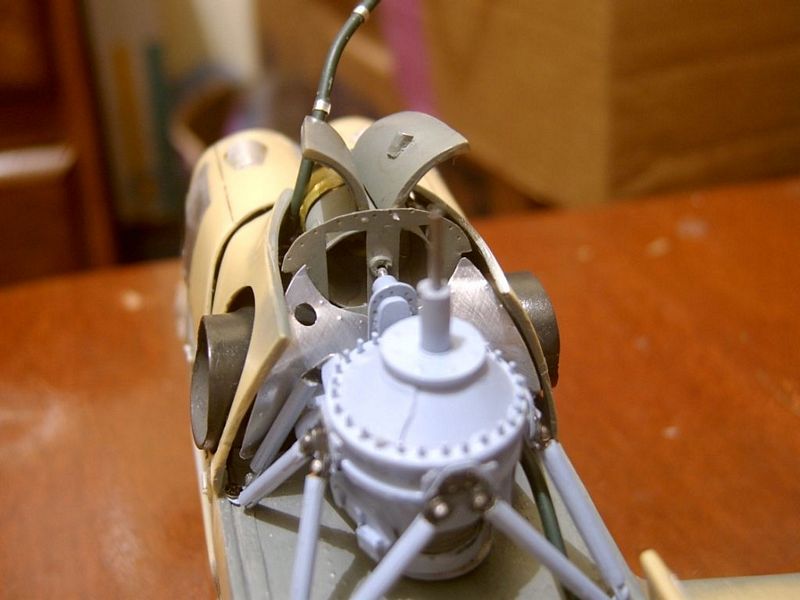

Um pequeno desgaste é adicionado e finalmente as chapas separadoras são adicionadas, bem como os radiadores de óleo...

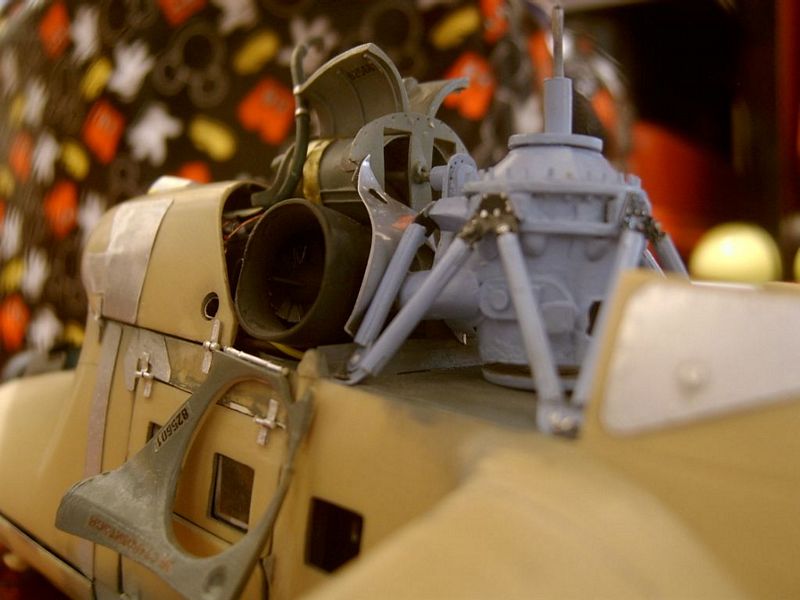

Notem que os coletores de ar não foram adicionados aindaporque tenho que trabalhar nas portas superiores para avaliar a alturacorreta antes de fixar.

CONTINUA NA PRÓXIMA ETAPA...
