Compressor de Motor de Geladeira

Motor Exemplo

Para montar um compressor simples, usando um motor de geladeira, você vai precisar:

  1. 1 compressor de geladeira recondicionado ou usado em bom estado. O modelo de 1/4 HP é o bastante.
  2. 1 relé para dar partida.
  3. 1 plug macho para tomada e 02 metros de fio elétrico de boa qualidade.
  4. 2 filtros de combustível para automóvel. O mais simples já resolve.
  5. 2 duas braçadeiras para 1/4 ( nas lojas de ferragens tem)
  6. 3 metros de mangueira de ar comprimido de 1/4. (Você deverá encontrar mais facilmente em lojas que vendam artigos para compressores lá em Porto Alegre).

Montagem:

  • Peça a um técnico em refrigeração para instalar o relé e ligá-lo na fiação para tomada. Diga a ele que você precisa que o motor seja fonte de ar comprimido para o aerógrafo. Nesse caso ele deverá fechar as quatro saídas que ficam na parte mais baixa do motor. Você mesmo pode fechar com fita isolante sem problema. (O meu está fechado assim)

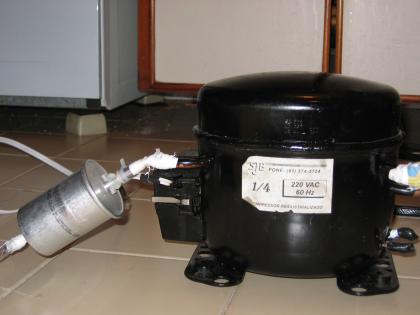

    rele e motor

  • Na parte superior deverão ficar apenas duas saídas, em lados opostos, pois uma será a saída para o aerógrafo e a outra será por onde o motor irá puxar o ar. Quando o motor for ligado após a montagem, veja com a mão qual a abertura que puxa o ar com mais força. Essa será a entrada do ar.
  • Coloque um pedaço de mangueira (uns 20 cm) para ar comprimido na entrada, encaixe o primeiro filtro de combustível e prenda a junção da magueira no compressor com uma braçadeira. Essa medida vai ajudar que não entre poeira no compressor.

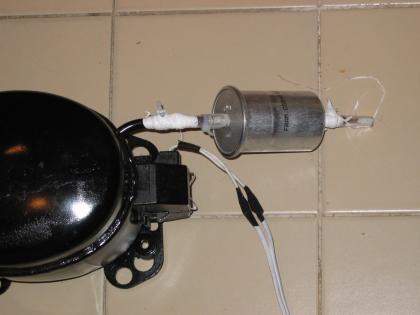

    Filtro de entrada

  • Na parte da saída, coloque outro pedaço de mangueira (30 cm), prenda ao compressor novamente com uma braçadeira e encaixe o segundo filtro. Isso vai ajudar a reter a umidade e o óleo. Atenção: O fluxo do ar deverá ser o indicado pela seta do filtro do combustível, tanto na entrada quanto na saída. Coloque agora o restante da mangueira na outra ponta do filtro de saída e seu compressor está pronto para usar.

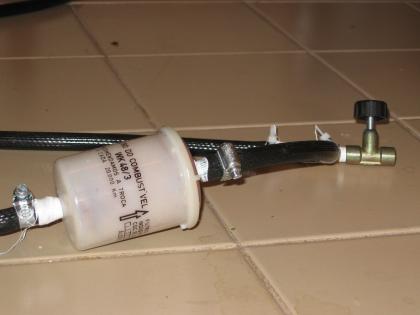

    Filtro de saida

    Importante:

    Para um melhor controle da pressão que vai para o aerógrafo, logo depois da saída você pode construir um regulador de pressão primitivo, usando os seguintes materiais:

  • um válvula em forma de "T" com rosca e três saídas para 1/4.
  • uma válvula para gás de lampião com registro
  • um rolo de fita veda-rosca
  • dois espigões com rosca medindo 1/4" (na casa de ferragens eles sabem o que é).

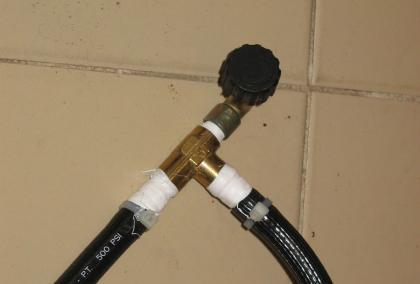

    Regulador de Pressao

    MONTAGEM:

  • Passe a fita veda rosca nas roscas dos espigões e atarrache-os em duas pontas do T
  • Repita a veda rosca na vávula de gás.
  • Corte um trecho da mangueira após o filtro da saída, encaixe os espigões e abra um pouco o registro do gás. Ligue o compressor e veja se sai ar pelo registro. Caso isso ocorra, faça o teste com o aerógrafo e veja quanta pressão é ideal para seu uso.

    A vantagem desse sistema é que tendo uma saída, você não sobrecarrega de ar o seu aerógrafo, com o perigo de danificá-lo.

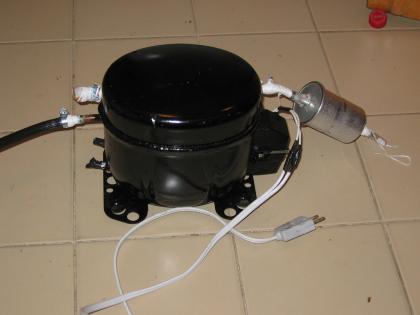

    Motor Montado
